Nadmierna wilgoć w łazience to nie tylko dyskomfort, ale także potencjalne zagrożenie dla zdrowia i stanu technicznego pomieszczenia. Wentylator łazienkowy z timerem stanowi skuteczne rozwiązanie tego problemu, zapewniając odpowiednią cyrkulację powietrza nawet po wyjściu z łazienki. Instalacja takiego urządzenia nie jest skomplikowana, wymaga jednak znajomości podstawowych zasad elektrotechniki oraz precyzji wykonania.
Spis treści
Czym jest timer w wentylatorze łazienkowym?
Timer w wentylatorze łazienkowym to specjalny układ elektroniczny, który kontroluje czas pracy urządzenia po wyłączeniu głównego triggera, najczęściej światła. Mechanizm ten pozwala na automatyczne przewietrzanie pomieszczenia przez określony czas, nawet gdy już z niego wyjdziemy. Działa na zasadzie opóźnionego wyłączenia – gdy gaszone jest światło w łazience, timer rozpoczyna odliczanie i utrzymuje wentylator w ruchu przez zaprogramowany okres.
Wentylator z timerem jest szczególnie przydatny w łazienkach i kuchniach, gdzie wilgoć i nieprzyjemne zapachy mogą utrzymywać się długo po opuszczeniu pomieszczenia. Dzięki funkcji opóźnienia czasowego pomieszczenie pozostaje świeże i suche, co skutecznie zapobiega rozwojowi pleśni i grzybów.
Większość modeli wentylatorów z timerem pozwala na regulację czasu pracy w zakresie od 2 do 30 minut. Czas ten można dostosować do specyfiki pomieszczenia – jego wielkości, poziomu wilgotności oraz indywidualnych preferencji użytkownika. Regulacja odbywa się zazwyczaj za pomocą małego pokrętła lub przełącznika znajdującego się na obudowie urządzenia.
Układ opóźnienia czasowego w wentylatorze łazienkowym składa się z kilku elementów elektronicznych, w tym kondensatora, który ładuje się i rozładowuje w określonym czasie, co pozwala na precyzyjne sterowanie pracą silnika. Dzięki temu wentylator może działać przez dokładnie taki czas, jaki został ustawiony przez użytkownika.
Jak rozpoznać i oznaczyć przewody elektryczne?
Prawidłowa identyfikacja przewodów elektrycznych jest kluczowym elementem bezpiecznej i skutecznej instalacji wentylatora łazienkowego z timerem. W typowej instalacji elektrycznej spotykamy się z kilkoma rodzajami przewodów, które różnią się kolorem izolacji oraz funkcją.
Podstawowe oznaczenia przewodów w instalacji elektrycznej:
- L (faza) – najczęściej przewód brązowy lub czarny, doprowadza prąd do urządzenia
- N (zero) – przewód niebieski, odpowiada za odprowadzenie prądu
- LT (przewód sterujący timerem) – zazwyczaj czarny, brązowy lub szary, kontroluje funkcję timera
- PE (uziemienie) – przewód żółto-zielony, którego NIE podłącza się do wentylatora łazienkowego
Kolory przewodów są ustandaryzowane zgodnie z europejskimi normami (HD 308 S2:2001), co znacznie ułatwia ich identyfikację. Nigdy nie należy podłączać przewodu żółto-zielonego (uziemienia) do kostki wentylatora łazienkowego, gdyż może to prowadzić do uszkodzenia urządzenia lub nawet porażenia prądem.
W przypadku wentylatorów z timerem na listwie zaciskowej (tzw. „czekoladce”) znajdują się trzy zaciski oznaczone literami L, N i LT. Każdy z nich musi być prawidłowo podłączony do odpowiedniego przewodu, aby wentylator działał poprawnie. Brak podłączenia któregokolwiek z przewodów lub nieprawidłowe podłączenie może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem.
Przed przystąpieniem do identyfikacji przewodów należy bezwzględnie odłączyć zasilanie elektryczne w całym mieszkaniu. Można to zrobić poprzez wyłączenie głównego bezpiecznika. Bezpieczeństwo jest najważniejsze podczas prac z instalacją elektryczną.
Podłączanie przewodów do kostki wentylatora – krok po kroku
Prawidłowe podłączenie przewodów do kostki wentylatora z timerem wymaga precyzji i znajomości schematu elektrycznego.
- Wyłącz zasilanie w całym mieszkaniu za pomocą głównego wyłącznika. To absolutna podstawa bezpieczeństwa.
- Zdejmij osłonę wentylatora, odkręcając śruby mocujące. Odłóż je na bok – będą potrzebne później.
- Zlokalizuj kostkę zaciskową wewnątrz wentylatora. W modelach z timerem znajdziesz trzy zaciski oznaczone jako L, N i LT.
- Podłącz przewód fazowy (L) – zazwyczaj brązowy lub czarny – do zacisku oznaczonego literą L na kostce wentylatora.
- Podłącz przewód neutralny (N) – niebieski – do zacisku oznaczonego literą N.
- Podłącz przewód sterujący (LT) – zazwyczaj czarny, brązowy lub szary – do zacisku oznaczonego LT. Ten przewód odpowiada za funkcję timera.
- Upewnij się, że wszystkie połączenia są dokręcone i stabilne. Luźne połączenia mogą prowadzić do awarii lub nawet pożaru.
- Nie pozostawiaj żadnego zacisku niepodłączonego – w wentylatorach z timerem wszystkie trzy zaciski muszą być podłączone.
- Nie podłączaj przewodu uziemiającego (żółto-zielonego) do kostki wentylatora łazienkowego.
Najczęstsze błędy przy podłączaniu wentylatora z timerem:
- Pozostawienie pustego zacisku na kostce
- Podłączenie przewodu uziemiającego do jednego z zacisków
- Pomylenie przewodów L i N
- Niedokładne dokręcenie przewodów w zaciskach
Jeśli w instalacji dostępne są tylko dwa przewody (L i N), konieczne będzie stworzenie dodatkowego przewodu fazowego. Można to zrobić instalując osobny przełącznik dla wentylatora, z którego poprowadzi się dodatkowy przewód do zacisku LT.
Automatyczne czy ręczne uruchamianie – które wybrać?
Wentylatory łazienkowe z timerem mogą działać w dwóch głównych trybach pracy: automatycznym i ręcznym. Każdy z nich ma swoje zalety i wady, a wybór odpowiedniego zależy od indywidualnych potrzeb i specyfiki pomieszczenia.
Tryb automatyczny polega na uruchamianiu wentylatora bez ingerencji użytkownika. Wentylator może być aktywowany przez:
- Czujnik wilgotności – włącza się, gdy poziom wilgoci w pomieszczeniu przekroczy ustawiony próg
- Czujnik ruchu – uruchamia się, gdy wykryje obecność osoby w pomieszczeniu
- Połączenie z włącznikiem światła – wentylator włącza się automatycznie po zapaleniu światła
Zalety trybu automatycznego:
- Wygoda użytkowania – nie wymaga pamiętania o włączeniu wentylatora
- Efektywność energetyczna – działa tylko wtedy, gdy jest to potrzebne
- Optymalna wentylacja – reaguje na rzeczywiste warunki w pomieszczeniu
Tryb ręczny wymaga aktywacji przez użytkownika poprzez naciśnięcie dedykowanego przycisku lub włącznika. W tym przypadku timer rozpoczyna odliczanie od momentu wyłączenia wentylatora przez użytkownika.
Zalety trybu ręcznego:
- Pełna kontrola nad pracą urządzenia
- Możliwość włączenia wentylacji niezależnie od innych czynników
- Przydatny w pomieszczeniach o specyficznych wymaganiach wentylacyjnych
Wybierając między automatycznym a ręcznym uruchamianiem, warto wziąć pod uwagę:
- Wielkość i układ pomieszczenia
- Poziom wilgotności
- Częstotliwość korzystania z łazienki
- Preferencje domowników
Dla większości standardowych łazienek najlepszym rozwiązaniem jest wentylator z trybem automatycznym połączonym z włącznikiem światła oraz funkcją timera. Zapewnia to optymalną wentylację bez konieczności pamiętania o włączaniu i wyłączaniu urządzenia. W przypadku łazienek o podwyższonej wilgotności dobrym wyborem będzie wentylator z czujnikiem wilgotności, który automatycznie dostosuje czas pracy do warunków panujących w pomieszczeniu.
Konfiguracja czasu pracy wentylatora
Prawidłowe ustawienie czasu pracy wentylatora łazienkowego z timerem ma kluczowe znaczenie dla efektywnej wentylacji pomieszczenia. Czas ten powinien być dostosowany do wielkości łazienki, poziomu wilgotności oraz indywidualnych preferencji użytkowników.
Regulacja timera odbywa się zazwyczaj za pomocą małego potencjometru znajdującego się pod pokrywą wentylatora. Do jego regulacji potrzebny będzie mały śrubokręt, najlepiej z izolowanym uchwytem. Obracając potencjometr zgodnie z ruchem wskazówek zegara, wydłużamy czas pracy wentylatora, a obracając w przeciwnym kierunku – skracamy go.
Zalecane ustawienia czasu pracy wentylatora w zależności od metrażu pomieszczenia:
- Małe łazienki (do 5m²): 5-10 minut
- Średnie łazienki (5-8m²): 10-15 minut
- Duże łazienki (powyżej 8m²): 15-20 minut
- Łazienki z wanną lub prysznicem: 15-25 minut
- Pomieszczenia o podwyższonej wilgotności: 20-30 minut
Podczas regulacji potencjometru należy zachować ostrożność i nie używać nadmiernej siły, aby nie uszkodzić mechanizmu. Regulacja powinna być płynna, a jeśli wyczuwalny jest opór, nie należy forsować pokrętła.
Ważne wskazówki dotyczące konfiguracji timera:
- Rozpocznij od ustawienia średnich wartości (około 10-15 minut) i obserwuj efekty.
- Po każdej regulacji przetestuj działanie timera, mierząc czas pracy wentylatora.
- Jeśli w łazience często pojawia się para wodna (np. po prysznicu), ustaw dłuższy czas pracy.
- W okresie zimowym, gdy różnica temperatur między łazienką a otoczeniem jest większa, warto wydłużyć czas pracy wentylatora.
- Zapisz optymalne ustawienia, które sprawdzają się w twoim przypadku.
Zbyt krótki czas pracy może nie zapewnić odpowiedniej wentylacji, co sprzyja rozwojowi pleśni i grzybów. Z kolei zbyt długi czas niepotrzebnie zwiększa zużycie energii elektrycznej.

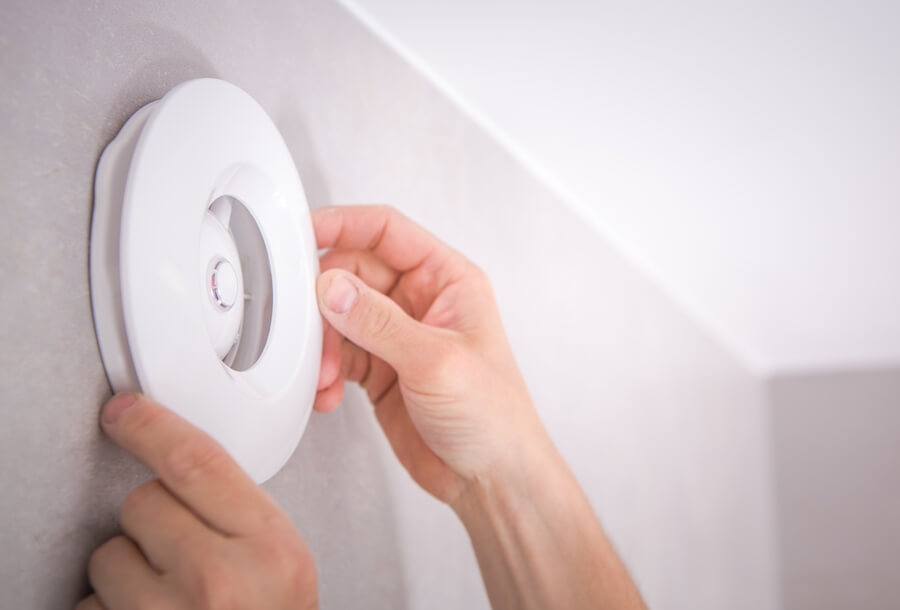

Montaż mechaniczny w ścianie lub suficie
Prawidłowy montaż mechaniczny wentylatora łazienkowego z timerem wymaga precyzji i staranności. Niezależnie od tego, czy wentylator będzie montowany w ścianie czy w suficie, procedura jest podobna, choć mogą wystąpić pewne różnice.
Wybór optymalnego miejsca montażu:
- W przypadku montażu sufitowego najlepszym miejscem jest centrum sufitu, co zapewnia optymalną cyrkulację powietrza.
- Przy montażu ściennym wentylator powinien być umieszczony jak najwyżej, najlepiej 30-40 cm od sufitu.
- Należy unikać montażu blisko źródeł wody, takich jak prysznic czy umywalka.
Przygotowanie otworu montażowego:
- Zmierz dokładnie średnicę króćca wentylatora (typowe rozmiary to 100 mm lub 120 mm).
- Narysuj okrąg o tej średnicy w wybranym miejscu montażu.
- Wywierć kilka otworów wzdłuż narysowanego okręgu.
- Połącz te otwory za pomocą piły do gipsu lub nożyka do tapet, tworząc pełny otwór.
- Wyrównaj krawędzie otworu za pomocą pilnika.
- Usuń wszystkie zanieczyszczenia i pył z obszaru montażu.
Procedura montażu wentylatora:
- Przyłóż wentylator do przygotowanego otworu i zaznacz miejsca na śruby mocujące.
- Wywierć otwory na kołki rozporowe w zaznaczonych miejscach.
- Włóż kołki rozporowe w wywiercone otwory.
- Nałóż cienką warstwę silikonu sanitarnego na krawędź wentylatora, aby zapewnić szczelność połączenia.
- Umieść wentylator w otworze i przykręć go śrubami do kołków rozporowych.
- Podłącz przewody elektryczne zgodnie z wcześniejszymi instrukcjami.
- Zamontuj przednią osłonę wentylatora, upewniając się, że jest dobrze zatrzaśnięta.
Uszczelnianie otworów i połączeń:
Prawidłowe uszczelnienie wentylatora jest kluczowe dla jego efektywnej pracy i zapobiegania przedostawaniu się wilgoci do ścian lub sufitu. Do uszczelnienia można użyć:
- Silikonu sanitarnego odpornego na wilgoć
- Specjalnej taśmy uszczelniającej
- Pianki montażowej (w przypadku większych szczelin)
Szczególną uwagę należy zwrócić na uszczelnienie połączenia wentylatora z kanałem wentylacyjnym. Wszelkie nieszczelności mogą prowadzić do utraty efektywności wentylacji oraz powstawania zawilgoceń. Po zakończeniu montażu warto sprawdzić szczelność połączeń, przykładając dłoń do krawędzi wentylatora podczas jego pracy – nie powinno być wyczuwalnego przepływu powietrza przez szczeliny.
Jak przetestować poprawność działania instalacji?
Po zakończeniu montażu i podłączenia wentylatora łazienkowego z timerem niezbędne jest przeprowadzenie kompleksowych testów, które potwierdzą prawidłowość wykonanej instalacji. Dokładne sprawdzenie wszystkich funkcji pozwoli uniknąć problemów w przyszłości i zapewni optymalną pracę urządzenia.
- Włącz zasilanie w całym mieszkaniu za pomocą głównego wyłącznika.
- Sprawdź podstawowe działanie wentylatora:
- Włącz światło w łazience (jeśli wentylator jest podłączony do włącznika światła)
- Wentylator powinien się uruchomić i pracować płynnie, bez niepokojących dźwięków
- Wyłącz światło i obserwuj, czy timer aktywuje się prawidłowo
- Sprawdź działanie timera:
- Po wyłączeniu światła zmierz czas pracy wentylatora za pomocą stopera
- Porównaj zmierzony czas z ustawionym na potencjometrze
- Jeśli występują znaczące różnice, skoryguj ustawienia timera
- Sprawdź ciąg wentylacyjny:
- Przyłóż kartkę papieru do kratki wentylatora podczas jego pracy
- Kartka powinna zostać przyssana do kratki, co świadczy o prawidłowym ciągu
- Alternatywnie można użyć zapalonej zapałki lub świeczki – dym powinien być wciągany przez wentylator
- Sprawdź szczelność montażu:
- Obejrzyj dokładnie miejsce połączenia wentylatora ze ścianą lub sufitem
- Nie powinno być widocznych szczelin ani nieszczelności
- Podczas pracy wentylatora nie powinno być słychać „świszczenia” powietrza wokół obudowy
- Test funkcji dodatkowych (jeśli wentylator je posiada):
- Dla wentylatorów z czujnikiem wilgotności: chuchnij na czujnik (mały czarny element na obudowie) – wentylator powinien się uruchomić
- Dla wentylatorów z czujnikiem ruchu: wykonaj ruch w zasięgu czujnika i sprawdź reakcję urządzenia
Typowe problemy i ich rozwiązania:
- Wentylator nie włącza się: sprawdź podłączenie przewodów, upewnij się, że wszystkie zaciski są prawidłowo podłączone
- Timer nie działa: sprawdź podłączenie przewodu LT, zweryfikuj ustawienia potencjometru
- Słaby ciąg powietrza: sprawdź drożność kanału wentylacyjnego, upewnij się, że łopatki wentylatora nie są zabrudzone
- Głośna praca: sprawdź, czy wentylator jest prawidłowo zamocowany, czy nie ma luźnych elementów
